Type-C母座24Pin如何完成充电、传数据与视频输出？

作者:航宏电子发布日期:2026-10-21 15:58:49 查看:

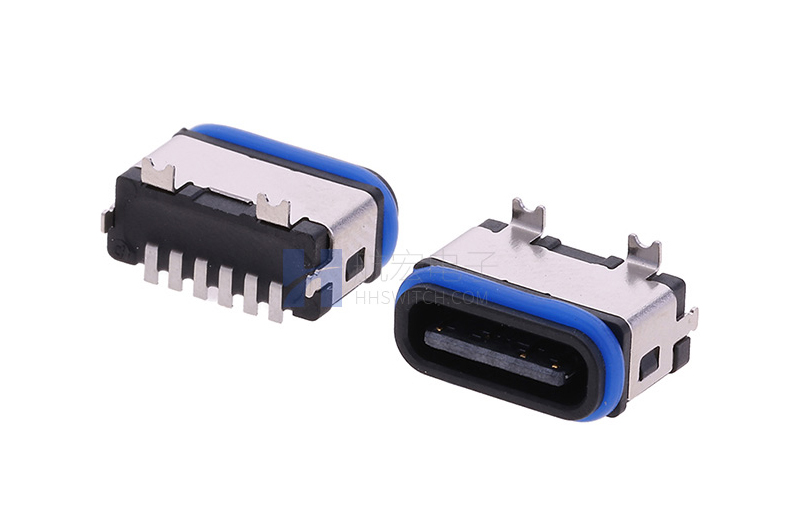

　　很多人每天都在使用 Type-C接口，却很少思考24P全功能母座是如何完成充电、传数据、视频输出一系列工作的。24P也就是24 针Type-C母座，上下两面各12 根针脚，采用镜像对称排布。正是这套完整的针脚分工与信号配合，才实现了正反盲插、大功率供电、高速信号传输等丰富能力，成为笔记本、工控、车载高端设备的首选连接器。

　　当数据线插入母座的一瞬间，最先启动工作的是 CC 配置引脚，它相当于整个接口的 “指挥中枢”。母座上的 CC1、CC2 引脚会立刻检测线材插入方向，判断插头是正插还是反插，自动切换对应的信号通道，这就是正反盲插能够实现的秘密。与此同时，CC 引脚还会和芯片进行通讯，完成 PD 快充协议握手，协商供电电压与电流，决定是普通 5V 供电，还是开启百瓦级大功率快充。没有 CC 引脚的识别与协商，再粗的线材也无法实现安全快充。
　　供电与接地针脚 VBUS 和 GND，承担电能输送的任务。这几组针脚分布在双面，无论怎么插入，都可以形成稳定的供电回路。电流从 VBUS 送入设备，再经由 GND 回流，持续为设备供电。针脚采用加厚镀金结构，降低电阻，在大电流通过时减少发热，保障长时间供电稳定。对比精简针脚的普通母座，24P 拥有完整的供电回路，能够承载更高功率，不容易出现断电、跳档的问题。
　　高速信号差分对，是高速传输和视频输出的核心。24P 母座配备完整的 TX、RX 高速信号针脚，搭配 USB2.0 的 D+、D - 低速信号引脚。握手成功之后，高速差分通道开始工作，最高可以达到 10Gbps 的传输速率，快速拷贝文件、调试工控程序。同时依靠 SBU 边带信号引脚，接口还能输出视频信号，实现 4K 投屏、外接拓展坞等拓展功能。充电、数据、视频信号在各自通道并行传输，互不干扰，做到一线多用。
　　整套工作流程层层配合，井然有序：插头接入，CC 引脚先识别方向、协商供电方案；随后供电回路导通，开始供电；如果有数据或者影音需求，高速差分通道和边带信号通道同步开启，完成信号交互。拔出线材时，信号中断，电路自动停止输出，保护主板与电池。
　　24P Type-C 母座的工作逻辑，是硬件结构和通讯协议的完美结合。每一根针脚各司其职、协同配合，才让小小的接口同时拥有供电、高速传输、视频输出等能力。读懂它的工作原理，我们在产品选型、维修排查故障时，就能更容易找到接触不良、快充失效、无法投屏等问题的根源。
